热管换热器的管束管道的联接方案，因具体条件和要求而不同。此外，热管管束可以串联或并联应用，考虑的因素是:
(1)在迎风面上的流速分配应尽量均匀，因而要采用具有一定锥度的渐缩段或渐放段作为联接管路。
(2)废气排气口与给气进气口要尽量远一些，不要造成排气的再循环。
(3)要考虑除灰和检修的方便。
(4)要照顾原有管道的布置特点。
下面图示几种可能的联接和安装方案:

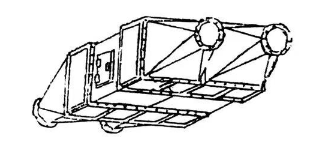

(1)给气和排气都是水平布置，管束也是水平的，或与水平成某一角度，一般应采用重力辅助热管或带有毛细结构的热管如图1所示。

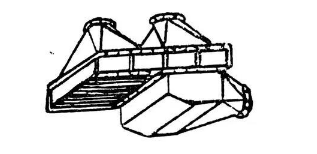

(2)给气和排气都是水平的，而管束布置，如图2所示，一般应用纯重力式热管(热虹吸管)。
图1
图2

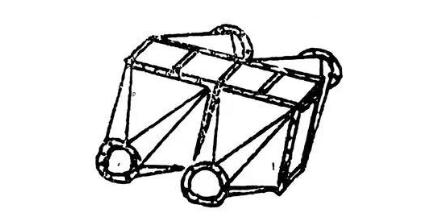

(3)给气和排气垂直。而管束水平或呈某一倾角如图3所示。

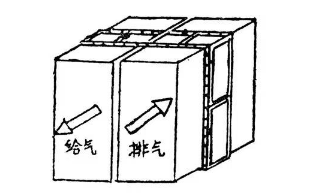

(4)当给气从周围大气直接吸入时，为了防止给气的渗混和再循环的产生，排气出口要急转弯，如图4所示。
图4
(5) 对于大风量的情况，宜采用两管束并联应用，如图5所示。
(6) 当排气的灰尘含量多或要求热负荷回收率较高时，可采用两个管束串联应用。这样安装、检修比较方便，如图6所示。
图6
图中也示出检查窗口，便于除尘和检查。
为了防止风的偏流，应考虑下列事项:
(1) 从主管道向管束连接管道的流入风速以不超过10m/s为宜。
(2) 连接管道的形状，其收缩角不大于20°为宜。如图7所示。
(3) 不要使流道有急烈的方向变化。
(4) 若上述几个方面不能保证，可在连续管道内部装设导流板。

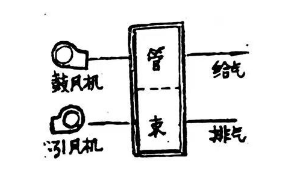

关于风机的安装，一般都采用引风机，但当给气要求 质量很高，不允许冷热流体的渗混时，则应采用:热排气应用引风式，而给气采用鼓风式，如图8所示，这样，在管束内部，冷热两流体会有一压差，防止了排气向给气的渗混。
图8
