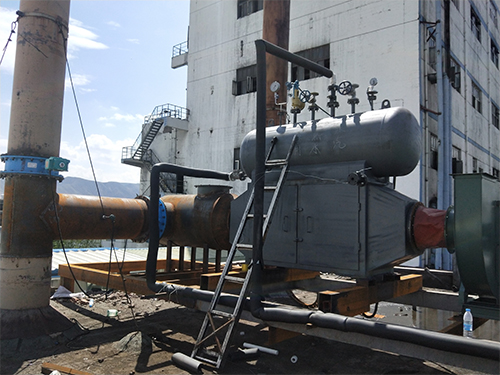

在工业生产和能源利用中，烟气冷却器发挥着重要作用。它能够有效降低高温烟气的温度，实现能量回收，并减少对环境的污染。烟气冷却器主要由壳体、换热管、进出口管道、支撑结构和密封装置等组成。这些组成部分协同工作，共同完成烟气冷却的功能。
1.壳体
壳体是烟气冷却器的外部结构，通常由钢材制造。它的主要功能是容纳换热管和烟气，为冷却过程提供一个封闭的环境。壳体的形状和尺寸根据具体应用的需求而有所不同，通常采用圆柱形或矩形。
2.换热管
换热管是烟气冷却器的关键组件，负责将烟气中的热量传递给冷却介质。这些管道通常采用金属材料制造，例如钢、铜或不锈钢。换热管可以有多种形状，包括圆形、方形或椭圆形，根据烟气流量和冷却需求来决定其尺寸和数量。此外，换热管的排列方式也各不相同，可以是直管、U型管或螺旋管等。
3.进出口管道
进出口管道分别连接烟气冷却器的进口和出口，负责引导烟气及冷却介质进出冷却器。管道的直径和长度取决于烟气的流量和压力损失的要求。为确保烟气与冷却介质能顺畅流动，设计时需考虑流体的速度、压力和温度等因素。同时，进出口管道需配备相应的阀门和仪表，以便对冷却过程进行控制和监测。
4.支撑结构
支撑结构的作用是支撑换热管和壳体，以确保烟气冷却器在运行过程中的稳定性和安全性。通常，这种支撑结构由钢架或混凝土构成，其设计时需考虑换热管的重量、烟气的压力以及外部载荷等多个因素。
5.密封装置
密封装置用于阻止烟气和冷却介质的泄漏，以确保冷却过程的密封性和安全性。通常，这些装置由垫片、密封圈或密封胶等构成，安装的位置和方式应根据具体情况进行选择。
